一、术语和定义
击穿强度，也称介电击穿强度，指材料在被电场击穿前，单位厚度所能承受的最高电场强度。它是衡量材料绝缘能力的核心参数。在涂料行业中，对于绝缘涂料、电磁屏蔽涂料等而言，它直接关系到材料在指定电场下是否会被击穿，从而保障了设备的安全。涂料的击穿强度是衡量涂料绝缘性能的重要指标。
二、相关标准
IEC 60243-1-2013《固体绝缘材料耐电强度试验方法 第1部分：工频下试验》
ASTM D149-2025《工业供电频率下实心电绝缘材料介电击穿电压与介电强度测试方法》
GB/T 1408.1-2016《绝缘材料 电气强度试验方法 第1部分：工频下试验》
HG/T 3330-2012（2017）《绝缘漆漆膜击穿强度测定法》

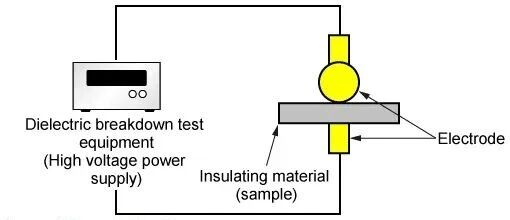

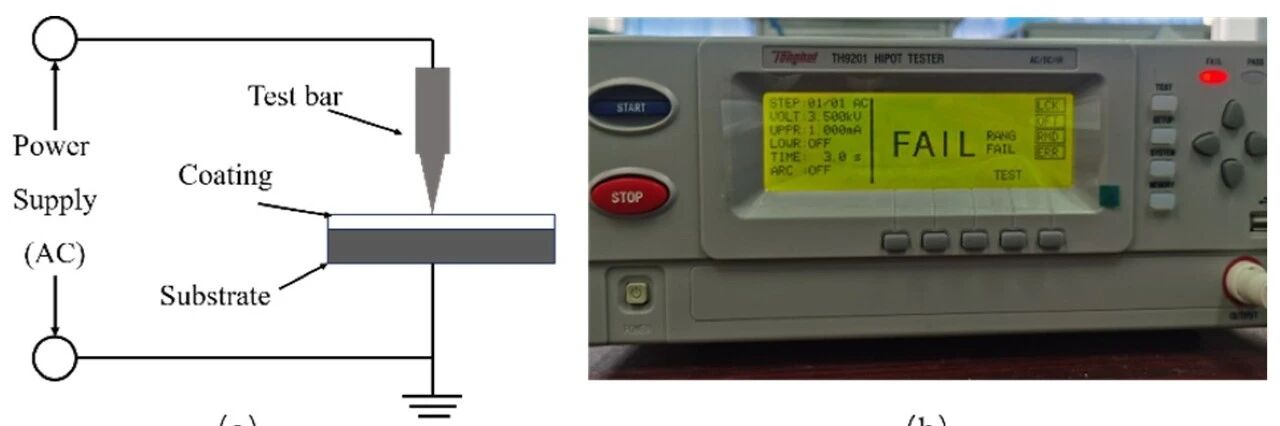

涂料击穿强度的测试原理，是在标准条件下，测量漆膜从开始升压到被击穿的电压，再除以漆膜厚度。
计算公式：击穿强度(kV/mm) = 击穿电压(kV) / 漆膜厚度(mm)
基本流程如下：
(1) 制样：将涂料均匀涂覆在标准基板上，固化后制成规定厚度（如0.1~1 mm）的漆膜。
(2) 装夹：将漆膜置于上下电极之间，确保良好接触。
(3) 升压：以恒定速率（如0.5~1 kV/s）从零开始升高电压。
(4) 记录：当电流突增、出现火花或声响时，记录此时的电压即为击穿电压。
(5) 计算：用击穿电压除以漆膜平均厚度，得到击穿强度，并取多组数据的平均值。
三、击穿强度在涂料中的作用
1. 电气安全设计
这是击穿强度最直接的作用。通过计算在特定工作电压下所需的漆膜最小厚度，确保设备安全。
设计公式：漆膜最小厚度(mm) ≈ 工作电压(kV) / 目标击穿强度(kV/mm)；
安全裕度：实际工程设计中，通常会将工作电压控制在击穿强度的50%~60%以下，以应对老化、潮湿等不利因素。
2. 材料选型与性能评估
不同涂料的击穿强度差异显著，决定了其适用场景。以下为不同种类涂料的典型击穿强度数值：
聚酰亚胺绝缘漆：约50~100 kV/mm。耐电晕、耐高温，适用于高压电机、变压器绕组。
有机硅绝缘漆：约10~30 kV/mm。憎水性强、柔韧性好，适用于潮湿、冷热循环环境。
环氧树脂绝缘漆：约15~40 kV/mm；聚氨酯绝缘漆：约10~15 kV/mm。这两种绝缘漆机械性能好、附着力强、成本较低，适用于低压电子、线圈浸渍。
3. 配方研发与工艺优化
击穿强度是评估配方和工艺有效性的关键指标。
填料影响：研究表明，在环氧树脂中加入少量（如3%~5%）的纳米氧化铝，可通过“修补”微观缺陷来提高击穿强度；而大量微米颗粒的加入则会因引入更多缺陷而降低击穿强度。
工艺影响：施工工艺对漆膜质量至关重要。混入气泡或形成孔隙会形成薄弱点，显著降低击穿强度。因此，常通过静置消泡、无气喷涂、基材封闭处理等方式来优化漆膜质量。
4. 质量检验与寿命评估
质量检验：击穿强度是绝缘漆产品标准中的强制检测项目，用于出厂检验和型式试验，确保批次质量稳定。
寿命评估：绝缘涂料在使用数年后，击穿强度可能衰减20%~40%。通过定期测试，可以评估涂层老化状态，为设备检修和更换提供依据。
5. 特殊环境下
在极端工况下，击穿强度与其他性能需协同考量。
高温环境：如感应炉线圈，需选用在高温下仍保持高击穿强度的涂料（如陶瓷绝缘漆），并验证其在额定电压2~3倍下的可靠性。
恶劣环境：如海上风电，需采用“高击穿强度+抗盐雾腐蚀”的复合涂层体系，确保长期绝缘安全。
四、涂料击穿强度的应用场景
1. 电气绝缘领域
在电机、变压器、高压电缆等电气设备中，涂料需具备高击穿强度以防止电流泄漏和短路。例如，漆包线漆、浸渍漆等绝缘涂料通过提高击穿强度，确保绕组在高电压下稳定运行，避免绝缘失效引发安全事故。
2. 新能源汽车电池防护
新能源汽车电池组工作电压高，对绝缘材料要求严格。绝缘粉末涂料或涂层需具备高击穿强度，以承受电池充放电过程中的高电压冲击，防止电池单元间短路，保障车辆安全运行。
3. 电子设备封装
电子元件封装涂料需具备良好击穿强度，防止静电放电或外部电场干扰导致元件损坏。例如，紫外光固化涂料用于芯片封装时，高击穿强度可确保封装层在复杂电磁环境下保持绝缘性能。
4. 航空航天与军工领域
在航空航天器、导弹等设备中，涂料需承受极端电场环境。高击穿强度涂料可保护电子系统免受电磁脉冲、静电等影响，确保设备在恶劣条件下可靠运行。
5. 建筑电气安全
建筑中的电气线路、开关插座等部位使用的涂料，需具备一定击穿强度，防止因潮湿、老化等因素导致绝缘失效，引发触电或火灾事故。
总之，击穿强度是涂料在电气绝缘、新能源、电子、航空航天等领域的关键性能指标，直接影响设备的安全性、可靠性和使用寿命。通过优化涂料配方、选择合适原材料和工艺，可提高涂料的击穿强度，满足不同应用场景的需求。
(0)
