浩力森表面材料技服部 徐庆
漆膜耐冲击性测试主要评估涂层在受到高速冲击时，抵抗开裂或从底材上脱落的能力。
测试标准与方法要点
不同国家和地区的主要测试标准在原理上相似，但细节和要求各有侧重。
1. 中国国家标准 GB/T 1732-2020
· 核心方法：落锤冲击试验。
· 主要参数：使用质量为1000克的重锤和8mm冲头。
· 结果表示：以漆膜不出现破损时重锤落下的最大高度（厘米） 来表示。
2. 美国标准 ASTM D2794
· 核心方法：有机涂层抗快速变形（冲击）试验。
· 主要特点：重锤可选300g、500g、1000g。冲头模座直径1/2、1/4、1/8、1/16、3/16in。
3. 国际标准 ISO 6272 系列
· 核心方法：落锤试验，与GB/T 1732原理一致。
· 标准构成：是一个系列标准，其中第2部分（ISO 6272-2）专门针对小面积冲头的情况。
4. 其他相关标准
· 日本工业标准 JIS K5600-5-5：规定了涂料耐冲击性的一般试验方法。
· 汽车行业专项标准 SAE J400：用于评估汽车涂层抗碎石冲击性能的专项标准，与上述落锤试验方法不同。
5. 不同应用领域的测试侧重
在实际应用中，不同行业会根据产品面临的冲击类型，选择或侧重不同的测试方法。
1） 通用工业与装饰涂层（如家具、家电）
· 常用方法：GB/T 1732 或 ASTM D2794 落锤试验。这是最基础的通用性测试。
· 目的：考核涂层在磕碰、坠落等常见冲击下的性能。
2） 汽车涂层
· 关键测试：抗石击试验 (Stone Chip Test)，常用 SAE J400 标准。
· 方法：使用压缩空气喷射碎石或钢丸模拟行驶中砂石对车身底漆、面漆的冲击。
· 评估：测试后，用专用胶带粘除松动的漆膜，与标准图版对比损伤斑点的大小和密度进行评级。
3） 建筑外墙与钢结构涂层
· 关注点：除了冲击强度，更注重冲击后的耐久性，例如评估冲击损伤区域在潮湿、腐蚀环境下的性能劣化情况。
4）柔性底材涂层（如塑料、复合材料）
· 关注点：底材本身可能发生形变，因此反向冲击测试尤为重要，用以评估涂层与柔性底材的协同变形能力。
测试流程与结果评估
一次完整的耐冲击性测试通常包括以下关键步骤：
1. 样品制备与调节
· 基材（通常是金属板）的规格、表面处理和涂层厚度需符合标准规定。
· 测试前，样品需在标准温湿度条件（如23±2°C，50±5%相对湿度）下放置规定时间（如48小时）。
2. 执行冲击

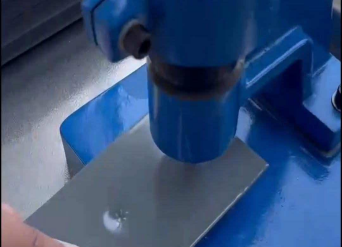

· 将样品平放在试验机底座上，释放规定质量的重锤从设定高度自由落下。
3. 结果检查与评估
评估方式主要分为定性观察和定量测量两类：
1）定性评估：最常用的方法。在规定的光照条件下，用肉眼或放大镜观察冲击部位漆膜是否有裂纹、皱纹、剥落等现象。有时会使用粘胶带辅助判断剥落程度。
2） 定量评估：使用显微镜测量裂纹的长度，或使用仪器测量冲击凹坑的深度/直径，使结果更为精确。
4. 特殊条件测试
一些标准会要求进行低温冲击测试（如-40°C），以评估涂层在严寒环境下的脆性。
总结与建议
总结来说，你可以根据以下思路来选择和理解漆膜的耐冲击性测试：
1）掌握通用方法：落锤试验（GB/T 1732 / ASTM D2794） 是基础和核心，其“不破坏的最大冲击高度”是评价漆膜韧性与附着力的关键指标。
2）明确行业要求：不同行业有侧重，汽车行业必须关注抗石击试验（SAE J400）；建筑行业则需结合冲击后的耐候性进行评估。
3）关注测试细节：样品的预处理、冲击后的检查方法（特别是目视检查的光照和角度）会显著影响结果的准确性和可比性。
4） 结合其他性能：耐冲击性并非孤立指标，它常与附着力、柔韧性、硬度等机械性能共同评价，以全面反映涂层质量。
(0)
