银洋树脂生产的YE-1260 是户外用含羧基饱和聚酯树脂, 与三缩水甘油三异氰酸盐(TGIC)以92/比例, 可实现 140 度固化，户外耐候性优异，可用于低温纹理粉末制作起纹效果好，抗粉衣。
产品技术指标

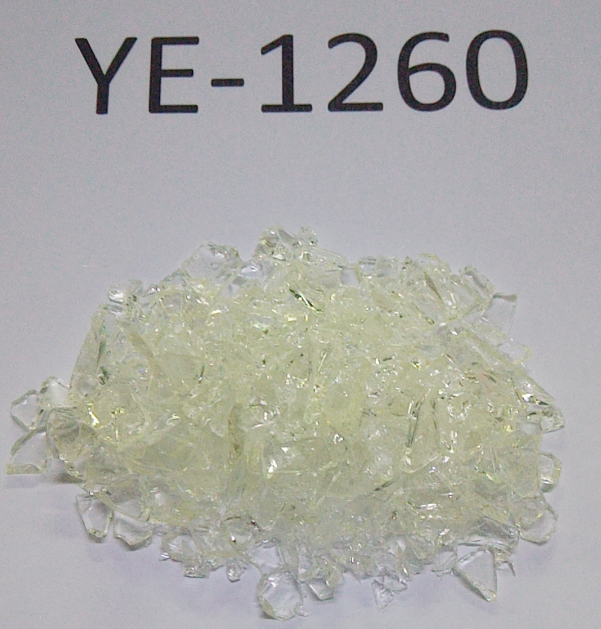

外观 : 淡黄色固体颗粒
酸价(mgKOH/g) ： 40-44 (1)
色相 ： 最大 2 (2)
粘度 at 165℃(mPa.S) ： 12000-18000 (3)
玻璃化温度（Tg）： 58℃ (4)
软化点(℃)： 101-106 （5）
(1)GB/T 6743-2008 (2)GB/T1722-92
(3)GB/T 9751.1-2008 (4)GB/T 19466.2-2004
（5）GB/T 12007.6-1989
粉末涂料参考配方:
硫酸钡………………………………..…… 100 (1)
二氧化钛………………………………… 300 (2)
饱和聚酯 YE-1260…………………… 552
三缩水甘油三异氰酸盐(TGIC)……… 48 (3)
流平剂……………………………………… 10 (4)
安息香………………………………… 5
(1)富化化工有限公司
(2) 杜邦 R-902
(3) ARALDITE PT-810,环氧当量: 107(制造者:汽巴嘉基) 其它厂家三缩水甘油三异氰酸盐(TGIC)也可适用
建议使用比例:YE-1255/ TGIC =93/7
(4)YL-1080 (二氧化硅吸附有效成分 65%，制造者：银洋树脂)
粉末制造及检验
（1） a.预混和(干粉拌和)
b.挤压(温度控制 98-100℃)
（特别注意事项：1、由于此产品对温度较敏感小试成功后转为大生产时应加以注意调整。由于小机螺杆长度与大机的不一样，所以大生产时螺杆内部温度不得超过 120℃要不很容以造成胶化；物料的停留时间在保证混练溶融均匀下尽量要短要不也易造成胶化）
c.冷却初碎
d.磨粉过筛(粒径小于 80micron)
（2）粉末涂装条件:
静电电压………………………..60-80 千伏
气压………………………………1-2kg/cm2
试片材质……………………0.35mm 马口铁
（3） 烘烤条件:
20 分钟 140℃或 15 分钟 150℃ (工作物温度)
（4）涂膜性能:
膜厚…………………………………60-80u
光泽………………………………….>85% (1)
杯突试验………. ……………… 5mm (2)
耐冲击试验(正、反冲)……………50kg-cm (3)
弯曲试验………………………… 通过 (4)
方格试验……………………………..GT=0 (5)
(1)GB/T 9754-1988 (2)GB/T 9753-1988
(3)GB/T 1732-1993 (4)GB/T 6742-1986
(5)GB/T 9286-1998
包装及贮存
25 公斤纸袋或 PE 袋包；贮存于户内阴凉干燥处，贮存温度应在—20℃到 35℃之间，避免长期暴晒和阳光直接照射。在上述的存放环境下树脂的保质期为一年，经验表明该树脂的贮存寿命可达 3 年，建议在超出保质期产品经检验合格仍可使用。 备注：本说明书所载应用例,若有不周详之处,本公司不负保证责任, 建议客户使用前先在试验室评估。
目前该产品已经进驻优料库，如需索样请点击：银洋粉末涂料用含羧基饱和聚酯树脂YE-1260 。
(0)
