聚氯乙烯树脂在涂料领域的应用研究进展
Advances in Polyvinyl Chloride Resin Applications for Coatings
熊 磊，薛秀秀，刘 勇
（陕西北元化工集团股份有限公司，陕西榆林719319）
摘要：
【目的/意义】聚氯乙烯（PVC）树脂具备优异的耐化学腐蚀性、电绝缘性、力学强度及成本优势，分析其在涂料领域的应用现状与瓶颈可为其研发及工程应用提供理论依据。【分析/评论/进展】聚焦PVC树脂在防腐、抗石击、防水及多功能防护等涂料领域的技术突破，重点探讨了近年来通过共聚改性、纳米复合化及表面功能化等途径提升PVC涂料综合性能的研究进展，剖析了PVC在涂料领域应用的局限性，并提出环保增塑剂替代、生物基PVC原料开发及绿色生产工艺优化等策略。【结论/展望】PVC树脂涂料正通过持续创新，在提升综合性能、拓展应用边界的同时，积极应对环保挑战，朝着高性能、多功能与绿色可持续的方向深度发展。未来应重点探索多功能协同设计与规模化制备，以推动其在智能自修复涂层、柔性电路封装等新兴领域的应用空间，实现PVC材料的可持续发展。
关键词：聚氯乙烯；涂料；改性技术；功能性应用
聚氯乙烯（PVC）塑料年产量超5 000？万t，是全球应用最广泛的塑料之一，在建筑（管材/地板）、交通（汽车内饰/底盘）、医疗（耗材/包装）等领域不可或缺。在涂料工业中，PVC树脂因优异的耐化学腐蚀性、阻燃性及电绝缘性，被广泛用于防腐涂料、抗石击涂料、防水涂料及特种功能涂料。随着全球工业制造向高端化、极端工况适应性方向发展，以及建筑、交通等领域对材料长效防护与绿色环保性能需求的持续提升，传统PVC涂料在耐候性、低温柔韧性和环保合规性等方面的局限性日益凸显。例如，传统邻苯二甲酸酯类增塑剂的迁移问题易导致涂层性能劣化及潜在生态环境风险；在高温或严寒环境中，涂层常出现开裂、脆化等现象。在此背景下，面向不同应用场景的功能化改性已成为PVC涂料研发的核心方向。PVC防腐涂料需兼具优异的耐盐雾性、附着力及耐紫外线老化性；汽车底盘抗石击涂料在确保高冲击韧性的同时，须实现低挥发性有机化合物（VOC）排放与轻量化设计；防水涂料则需集成防水、隔热、抗菌等多重功能于一体。近年来，研究人员通过引入纳米二氧化硅、蒙脱土等无机填料的物理共混，或与聚丙烯酸酯、聚氨酯等进行化学共聚，显著提升了PVC涂料的综合性能，推动其向适配多场景需求的高端化应用领域拓展。本文旨在系统综述PVC树脂在防腐、抗石击、防水及功能性涂料领域的最新应用研究进展，深入剖析物理改性、化学改性等关键技术路径的突破与创新，同时探讨当前PVC涂料应用中面临的环保瓶颈与性能局限，并提出针对性的发展策略，以期为PVC树脂在涂料领域的后续研究与工程实践提供理论依据与技术指导。
1 PVC防腐涂料
PVC防腐涂料主要由PVC树脂、增塑剂、热稳定剂、颜填料等组成，其分子结构中存在强极性C—Cl键，可显著增强分子间的范德华力，且氯原子体积较大，会形成显著的空间位阻效应，从而高效阻隔腐蚀介质。因此涂层具有优良的耐化学腐蚀性、阻燃性，以及良好的电绝缘性、耐冲击性和耐盐雾性，且成本低。然而，PVC防腐涂料的核心矛盾是如何在保持基础性能优势的同时，突破附着力弱、耐高温性差、环保性不足等局限。目前研究主要通过物理/化学改性，如引入纳米填料（如ZnO、TiO2和ZnO-TiO2）或利用其他聚合物（如环氧树脂）改性，以优化涂层性能。
1.1 物理改性
纳米填料凭借高比表面积与优异理化性能，可强化PVC涂层力学性能与腐蚀介质阻隔效应。但纳米粒子易团聚，在基体中分散不均，既难以充分发挥纳米效应，还易形成局部缺陷削弱屏障作用；且纳米填料与PVC树脂多依赖物理吸附或机械嵌合结合，界面相容性不足，在潮湿、高温或交变应力环境下易出现填料-基体剥离，降低涂层耐久性。因此，实现纳米填料均匀分散并改善界面结合，是物理改性PVC防腐涂料实用化的关键问题。当前研究主要通过表面改性、超声分散或高速剪切等工艺，优化纳米填料分散性与界面相容性，提升改性涂层综合性能。Abd El-Lateef等针对碳钢在酸性含氯环境中的腐蚀难题，利用超声与表面活性剂辅助方法在制备阶段获得了均匀的纳米颗粒分布，并构建了ZnO、TiO2及ZnO-TiO2/PVC纳米复合自修复涂层体系，与钢裸相比，复合涂层的腐蚀速率分别降低93.4%、95.1%和98.2%。经10 d暴露实验后，涂层仍有约97.1%的保护效率。Han等采用原位聚合法合成了聚苯胺/氧化石墨烯（PAGO）防腐填料，聚苯胺（PANI）成功插层于氧化石墨烯（GO），实现了PAGO在PVC/EP粉末涂料中的均匀分散。加入PAGO后涂层的腐蚀速率是原涂层的0.54%，这是由于分散良好的PAGO涂层能够通过填充涂层内的微观缺陷，降低涂层的孔隙率，从而来阻止腐蚀介质的蔓延。
通过合理选择纳米填料类型、调控其分散状态及界面相互作用，物理改性技术有望在不牺牲PVC树脂固有优势的前提下，显著提升防腐涂料的综合性能，为其在苛刻腐蚀环境中的应用提供更可靠的技术支撑。然而，当前工艺多限于实验室规模，存在纳米填料分散均匀性控制难度大、极端环境下界面稳定性不足及成本偏高等问题。因此，亟须开发低成本复合纳米填料体系以推进实用化进程。
1.2 化学改性
化学改性方面，常见的方法包括化学交联改性、共聚改性等。化学交联改性可将线型结构变成网状结构。如Wang等制备了以环氧树脂改性聚氯乙烯为底漆、纯聚氯乙烯为面漆的双层粉末涂料（EP-PVC），旨在提升海洋环境中钢材的防腐性能，并提高PVC粉末涂料的附着力。其防腐性能源于双重协同机制，底漆中环氧树脂通过与金属表面形成化学键提升附着力，并在固化剂作用下构建的三维网状结构与面漆PVC形成半互穿网络，大幅增强涂层致密性；面漆PVC则依靠自身结构特性强化物理阻隔能力，延缓腐蚀介质渗透。EP-PVC涂层的腐蚀速率是纯PVC涂层的0.13%，是EP涂层的2.06%，有效延长了金属的使用寿命。共聚改性是在高分子材料中引入不同单体，通过共聚反应形成共聚物，从而改善或赋予其某些性能。如胡江浦等以PVC糊树脂和醋酸乙烯酯改性的聚氯乙烯糊树脂（氯醋共聚糊树脂）为主体树脂，制备了一种适用于铁路货车恶劣装卸工况的高弹性防腐涂料。醋酸乙烯酯在共聚物中发挥内增塑作用，能有效降低氯醋共聚树脂的玻璃化转变温度（Tg），从而显著提升PVC树脂的弹性。这一性能优化使其具备更强的抗开裂能力，进而有效减轻铁路货车的腐蚀现象。
化学改性技术通过分子结构设计与精准调控PVC链段构型，为PVC基涂料在极端工况下的稳定应用奠定了理论基础，并为涂料性能的多维优化提供了重要技术途径。然而，该工艺较复杂，致使原料成本与工艺控制成本显著提升。
2 PVC抗石击涂料
PVC抗石击涂料是汽车涂装领域的重要防护材料，自20世纪80年代由德国大众引入中国市场以来，其凭借优异的力学性能、良好的施工性能和工艺匹配性、低成本等优势迅速占据国内市场。传统PVC抗石击涂料主要用于汽车底盘防护，起到密封、防刮蹭的作用，但存在单车使用量大（每辆车使用8~10 kg）、隔音效果有限等问题，不利于整车轻量化设计。随着汽车轻量化和环保要求的不断提高，PVC抗石击涂料的研究和应用也在不断发展。
2.1 轻量化PVC抗石击涂料
为解决传统产品的局限性，研究人员通过引入轻质填料或发泡剂来制备轻量化PVC抗石击涂料，轻质填料的添加通常是将已膨胀固定的中空微珠通过搅拌混入涂料体系中，发泡剂则根据气体产生机理分为化学发泡剂和物理发泡剂两大类。发泡型抗石击涂料发泡原理如下：膨胀前的内含物为碳氢化合物膨胀剂，常温下为液态，加热到一定温度会逐渐汽化，体积膨胀；壳体材质为热塑性树脂，受热时会软化变形，冷却后热塑性外壳再次硬化，从而维持受热后的体积。在发泡型抗石击涂料中，物理发泡剂（如发泡微球）的应用较为普遍。如高蒲等研究了不同物理微球发泡剂及改性偶氮二甲酰胺化学发泡剂对涂层状态的影响，发现在140 ℃条件下，采用化学发泡剂的试样表面出现明显气孔，而使用物理微球发泡剂的试样表面状态更佳，且发泡倍率更高。然而，物理发泡剂用量的增加虽可提升发泡倍率，但会导致涂层内聚力下降，进而使其耐冲击性、抗石击性及抗弯曲性能均有所降低。因此，在实际应用中需在发泡倍率与力学性能之间寻求平衡。
2.2 环保型PVC抗石击涂料
随着环保法规的日益严格，环保型PVC抗石击涂料的研发成为行业关注的焦点。环保型PVC抗石击涂料主要通过以下途径实现：使用环保型原材料、优化配方设计、采用新型制备工艺。叶海宝的研究表明，水性抗石击PVC涂料具有低VOC排放、环保无害等优点，在新能源汽车动力电池包中的应用具有广阔前景。
未来的PVC抗石击涂料将向多功能化方向发展，除具备传统防护功能外，还将集成阻燃、隔热、自修复等功能，以满足新能源汽车的特殊需求。例如，具有自修复性能的PVC抗石击涂料可在受到轻微损伤后自修复，延长涂料的使用寿命。
3 PVC防水涂料
现代PVC防水涂料技术已从简单的材料复配，发展到通过分子设计、结构调控和多功能集成等策略实现性能突破的新阶段。Wu等通过种子乳液聚合法合成了具有核壳结构的聚氯乙烯-丙烯酸酯共聚物（PVC-ACM）涂料，所制备的PVC-ACM涂料水接触角达92.3°，24 h吸水率降至2.4%，热分解温度较纯PVC提高20~30 ℃，涂料的附着力从纯PVC的3~4级提升至1级。
在工艺创新方面，熊磊等采用复配乳化剂（OP-10/SDS）体系，通过2种表面活性剂的协同作用，成功制备了稳定性优异的PVC乳液。将乳液应用于改性聚丙烯酸酯体系后，涂层在0.3 MPa水压下可保持2 h无渗漏，同时力学性能显著提升（断裂强度>2 MPa，黏结强度>0.38 MPa）。这表明通过乳化工艺优化可有效改善PVC与其他聚合物的相容性，从而提升涂层综合性能。
这些技术创新共同推动PVC防水涂料向高性能、多功能、绿色化的方向迈进，进一步巩固了其在涂料领域的重要地位。
4 功能性涂料的多元化发展
随着应用场景的不断扩展，PVC基功能涂料向高专业化、多功能化方向演进，在医疗、电子、能源等领域展现出独特价值。
4.1 PVC抗菌涂料
由于在多种环境中控制微生物生长和降低感染风险的需求日益增长，全球抗菌涂料市场正持续扩大。Gupta等制备了一种具有1-（2-氨基乙基哌 嗪）（AEP）的PVC接枝聚合物（PVC-g-AEP），为了评估其表面特性，将PVC-g-AEP聚合物与商业涂料混合并涂在玻璃表面，该涂料表现出优异的抗菌稳定性，即使经过15？次洗涤，仍能保持约90%的抗菌活性。He等通过电子束分散技术制备了负载环丙 沙星的PVC基抗菌新型涂层。耐磨性测试显示，传统聚氨酯-环丙 沙星涂层在17？次磨损循环后即完全失效，而该新型涂层在相同17？次循环后磨损面积仅为47%，表现出更优异的耐磨性。同时，涂层对铜绿假单胞菌和大肠杆菌展现持久抗菌活性，经24 h磨损处理后活性未见衰减。
4.2 PVC防火涂料
PVC因本身高氯含量（约57%）而具备良好的阻燃性能，然而其在燃烧过程中产生的大量浓烟常成为引发火灾及导致人员伤亡和财产损失的重要因素。因此，如何开发具有高效阻燃和抑烟性能的PVC涂层成为研究的关键挑战。Keibal等以磷-硼低聚物为多功能添加剂开发了一种适用于防火窗帘的PVC阻燃涂料，使防火窗帘的隔热性能提升30%，附着力提高50%，兼具增塑与阻燃功能。Cheng等利用界面组装技术开发了一种生物衍生的阻燃剂和抑烟剂PASn@BiOCl。与纯PVC涂层相比，仅添加15份PASn@BiOCl即可显著提升其综合性能，PVC涂料极限氧指数由23.4%提高到29.2%，UL-94垂直燃烧测试等级从NR（无等级）提高到V-0，此外，其峰值热释放速率和峰值产烟率分别下降了70.7%和60.7%，表现出对燃烧和烟气产生的有效抑制。主要是因为PASn@BiOC有机骨架材料通过凝聚相和气相的协同作用，形成炭层并释放惰性气体。该团队还进一步开发了一种创新的BiOCl@Cu-MOF杂化材料。添加15份该添加剂后，PVC涂料的极限氧指数从23.4%提升至29.4%，并通过UL-94测试达到V-0等级。峰值热释放速率与峰值产烟率降低了55.9%和66.7%。更重要的是，火灾中致命的关键因素——一氧化碳峰值生成量减少了46.9%。此外，该PVC涂层对金黄色葡萄球菌和大肠杆菌表现出99.9%的抗菌效果。目前，单一阻燃功能已难以满足市场的多元化需求，PVC防火涂料正朝着低烟、防紫外线、防腐等多功能一体化方向推进，在防火建筑材料、电子封装和生物安全防护等领域展现出广阔的应用前景。
4.3 PVC防静电涂料
近年来，研究者们通过引入金属/金属氧化物纳米片及导电聚合物等功能性填料，对PVC基复合材料的电性能调控开展了系统研究，旨在满足从抗静电到导电涂层的多样化应用需求。例如，Elbasiony等通过在聚氯乙烯/聚乙烯（PVC/PE）基体中引入不同含量的Cu/CuO/Cu2O纳米片进行研究，研究结果表明，当纳米片含量达到渗流阈值时，复合材料呈现显著的导电性，并表现出频率依赖的介电特性，在需同时兼顾透明度与导电性的应用场景（如透明导电涂层）中具备应用价值。DUYGUN等系统介绍了导电聚合物/聚氯乙烯（CPs/PVC）共混物的电学、光学和力学性能，并介绍其在抗静电涂层等领域的应用潜力。研究指出，聚苯胺纳米棒（PANI）/PVC复合材料展现出优异的抗静电性能，仅添加2%的PANI，也能将PVC的体积电阻率从1013 Ω·cm显著降低至1011 Ω·cm。
5 PVC涂料的局限性与发展方向
PVC树脂是一种极性非结晶性高聚物，在非极性或弱极性溶剂中几乎不溶。为制备溶剂型涂料以满足加工与成膜需求，必须采用强极性溶剂（如环己酮、四氢呋喃、N-甲基吡咯烷酮等）。此类溶剂通常具有较强毒性、高VOC及刺激性气味，不符合现代涂料环保化与健康化的发展趋势。此外，PVC涂料生产及使用过程中常依赖邻苯二甲酸酯类增塑剂（如DOP）以提升柔韧性，但此类物质易从涂层中迁移至环境介质并产生富集，不仅对水体、土壤等生态系统造成污染，还可能通过接触或食物链进入人体，引发内分泌干扰效应、致癌等多重健康风险。与此同时，其自身的性能短板也进一步制约应用拓展。纯PVC材料在使用过程中存在易老化、热稳定性差等缺点，长期暴露于紫外线照射、高温高湿或酸碱环境中，易出现涂层老化、变色、龟裂甚至脱落等问题，限制了其在更多领域的应用。
针对上述局限性，PVC涂料的发展方向聚焦多维度创新突破。一是开发低毒、低挥发性的绿色溶剂替代传统强极性溶剂。二是增塑剂的环保替代与长效化设计，优先选用高相对分子质量、低迁移性的环保型增塑剂（如聚酯增塑剂、生物基增塑剂及环氧类增塑剂），不同类型生物基PVC增塑剂的研究已从原料拓展、合成优化延伸至性能调控与功能化，各类生物基PVC增塑剂的最新进展汇总如表1所示。三是高温稳定性与防火性能的协同提升，可通过在涂料体系中引入纳米复合阻燃剂（如PASn@BiOCl、氧化锑-硼酸锌协同作用的阻燃），抑制HCl气体释放并提高热分解温度，拓展其在高温及高防火需求场景的应用。四是耐候性与化学稳定性的强化，可在配方中添加受阻胺光稳定剂（HALS）与紫外吸收剂复配体系，或采用等离子体表面改性技术构建致密防护层，延缓紫外降解与粉化；同时通过交联固化工艺（如电子束辐射交联）增强分子链间的交联密度，提升涂层对强酸强碱的抵御能力。此外，还可结合智能材料技术，开发自修复PVC涂料，通过微胶囊包裹修复剂实现涂层损伤后的自主愈合，进一步延长服役寿命。这些多维度的创新策略将系统性破解PVC涂料的现有局限，推动其向环保化、高性能化与功能化方向迈进，为其在涂料领域的广泛应用注入新活力。

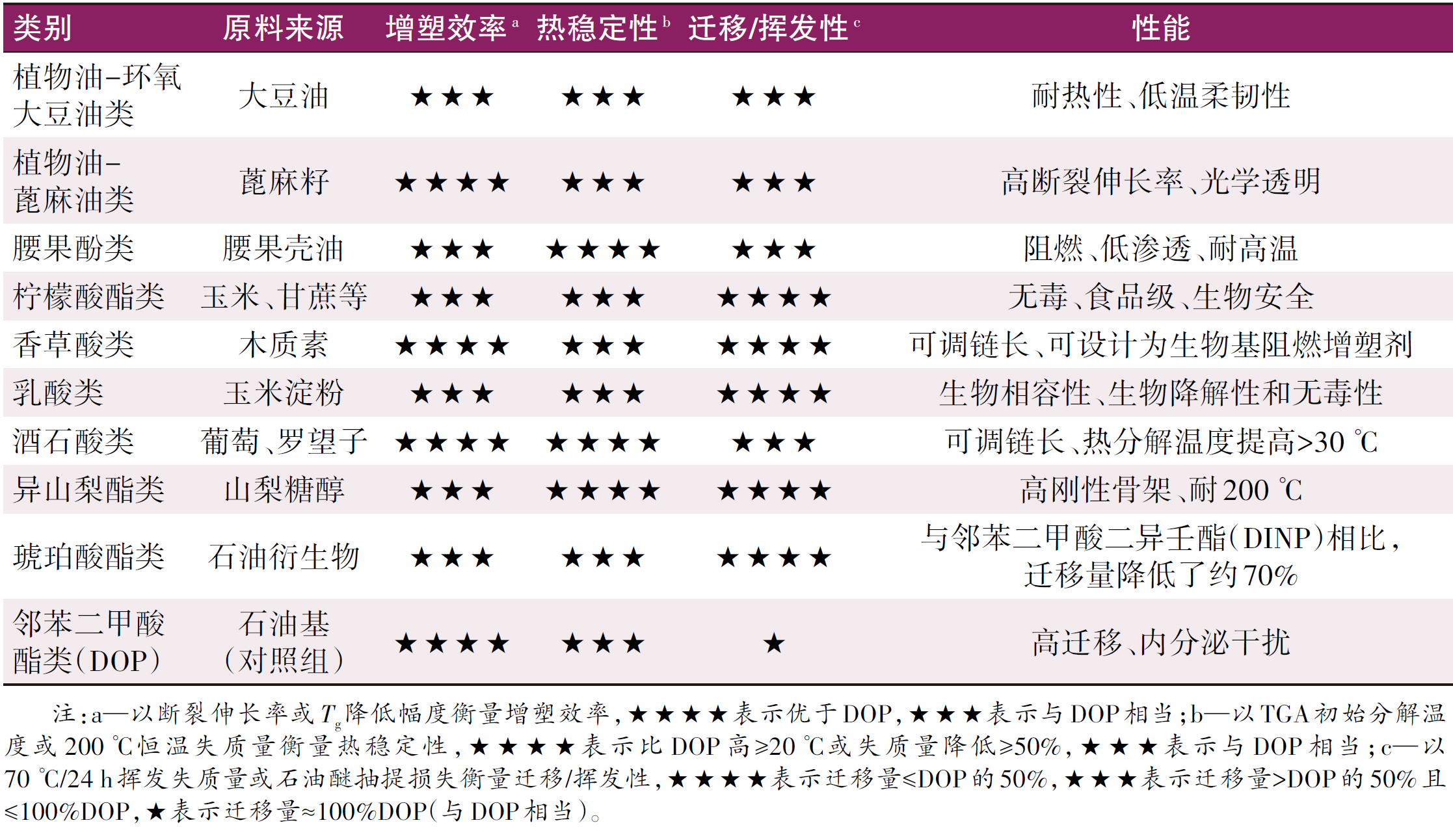

表1 生物基PVC增塑剂最新研究进展
Recent research progress in bio-based plasticizers for PVC
6 结 语
系统介绍了PVC树脂在涂料领域的应用现状与最新研究进展，重点探讨了PVC涂层的改性技术、性能优化及应用场景拓展。研究表明，PVC树脂通过合理的改性设计与工艺创新，可有效克服其固有缺陷，显著提升涂层的综合性能与应用适配性。本文所梳理的技术进展与应用案例，为PVC涂料领域的后续研究提供了清晰的方向指引与实践参考。
未来研究应注重改性工艺与生产装备的协同创新，提升制备效率与稳定性、降低成本以增强市场竞争力；此外加强跨学科交叉研究，融合材料科学、人工智能等领域成果，为PVC涂料在智能自修复涂层、柔性电路封装等新兴领域注入新活力，推动行业向高质量、可持续方向迈进。
文章来源：《涂料工业》2026年第5期
DOI号
10.12020/j.issn.0253-4312.2025-348
通信作者
E-mail：464712392@qq.com
欢迎引用本文
本文作为参考文献时的标准著录格式：
熊磊，薛秀秀，刘勇. 聚氯乙烯树脂在涂料领域的应用研究进展[J]. 涂料工业，2026，56（5）：67-73.
XIONG L，XUE X X，LIU Y. Advances in polyvinyl chloride resin applications for coatings[J]. Paint & Coatings Industry，2026，56（5）：67-73.
(0)
