高温粉末涂料抗磨性能探讨：基于三种材料的摩擦学分析

买化塑

买化塑

广州慧正智联科技有限公司

墙面漆家具家用电器本研究系统探讨了纯氟蜡PTFE、Al2O3-ZrO2复合粉体、无机磷酸缩合铝AlPO4在高温粉末涂料中的抗磨机制。通过taber磨损率测量、铅笔硬度，表面形貌观察等方法，评估了三种材料在230 ℃温度固化条件下抗磨特性。关键字：粉末涂料

嘉洪迁曹国勇 ( 福建龙朋环保材料有限公司）

摘要：本研究系统探讨了纯氟蜡PTFE、Al₂O₃-ZrO₂复合粉体、无机磷酸缩合铝AlPO₄在高温粉末涂料中的抗磨机制。通过taber磨损率测量、铅笔硬度，表面形貌观察等方法，评估了三种材料在230 ℃温度固化条件下抗磨特性。

0 引言

随着工业技术的快速发展，对材料表面性能的要求日益提高，尤其是在高温、腐蚀、高磨损等极端环境下，传统涂料往往难以满足耐久性需求。高温粉末涂料作为一种新型环保型涂装材料，凭借其优异的耐热性、化学稳定性，在航空航天、汽车制造、能源装备及家用器具等领域展现出广阔的应用前景。据统计，2023年全球高温粉末涂料市场规模已达到45~50亿美元，年复合增长率达8.2%，反映出其巨大的工业价值，保守估计高温粉末约占中国粉末市场的10%以上，未来在新能源领域(如固态电池耐高温绝缘涂层，光伏支架等)有较大的运用空间。

高温粉末涂料通常由环氧树脂、聚酯、硅酮等耐高温树脂基体与陶瓷、金属氧化物等填料复合而成，固化后可形成保护层，长期耐受300 ℃以上的高温环境。例如，在汽车排气系统中，高温粉末涂料可有效抵抗尾气高温氧化和盐雾腐蚀，延长部件寿命。此外，其无溶剂、低VOC排放的特性也符合绿色制造的可持续发展趋势。然而，高温粉末涂料在初期成膜固化的耐磨性差是制约其在苛刻工况(如机械摩擦)下应用的关键问题，其根本原因可从材料组成、工艺因素二方面分析：本研究选取磷酸缩合铝(AlPO4)作为耐高温材料，其独特的晶体结构在高温下可形成稳定陶瓷相。通过与纯氟蜡(润滑相)及Al₂O₃-ZrO₂(硬质相)的对比，揭示不同材料对涂层摩擦学的影响。

1 材料与方法

1.1 实验材料

实验选用三种粉末材料：纯氟蜡(平均粒径6~8μm，熔点320 ℃)、无机复合材料(Al₂O₃-ZrO₂复合粉体，粒径15μm)、无机磷酸缩合铝(AlPO₄，粒径40μm)。以上材料均来自国内公司。

1.2 实验基材

基材为经喷砂处理后的Q235碳钢板(50mm×50mm×3mm)。

1.3 粉末涂料制备

1.3.1 配方设计

环氧-硅酮树脂基体(55%)，填料(35%)，助剂(10%)。1.3.2静电喷涂工艺电压80kV，气压0.25MPa施工，膜厚控制在80~100μm，230 ℃固化30min。

1.4 性能测试

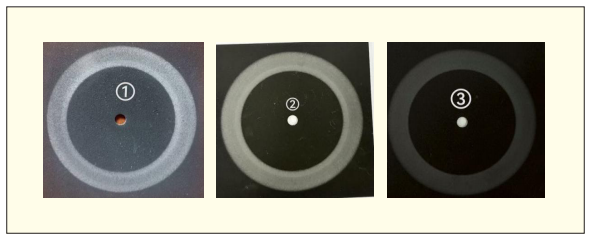

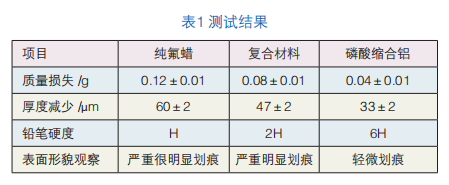

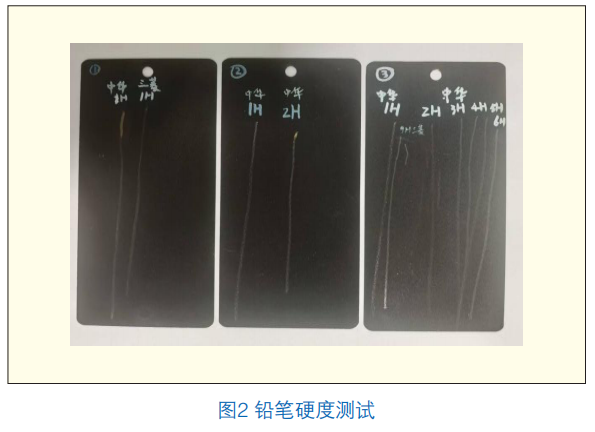

抗磨性能测试采用taber摩耗试验机QT-322。国标：GB/T 1768-2006。测试机制：涂层样品在旋转平台上承受两个磨轮(CS-10)的摩擦，磨轮施加固定载荷(500g)，转速70rpm，500次循环，测量质量损失(mg)、厚度减少(μm)。中华铅笔硬度国标：GB/T 6739-2022。用不同硬度的铅笔(从软到硬：H→9H)以固定角度(45°)在涂层表面划擦，观察产生划痕是否破坏涂层，以确定涂层的硬度等级。
