张 亚 王啸林 王志青 ( 安徽美佳新材料股份有限公司 )
摘要：针对当前工业高温防腐领域对无硅环保型涂料的迫切需求，本研究团队经过深入探索和精心设计，成功研制出了一种基于纳米氧化铝改性的聚酯-环氧复合体系粉末涂料。为了全面评估该涂料的性能，我们采用了差示扫描量热仪(DSC)和热重分析仪(TGA)等多种先进仪器进行了一系列严格的测试。测试结果显示，该涂料在高达400 ℃的极端高温条件下持续暴露2小时后，依然能够保持高达95%的初始附着力，展现出卓越的热稳定性。此外，经过长达500小时的中性盐雾测试，该涂料的划痕扩蚀宽度依然控制在小于1 mm的范围内，表面粗糙度Ra也稳定维持在0.8 - 1.2 μm之间，这一系列性能指标均显著优于传统的含硅体系涂料，充分证明了该无硅环保型涂料在高温防腐领域的优异表现和广阔应用前景。
1 引言
1.1 行业痛点
在当前工业应用领域，特别是在汽车涡轮增压器和工业烘烤设备等高温环境下的应用场景中，400℃级涂料的年需求增长率已达到惊人的23%。然而，尽管市场需求旺盛，现有的含硅涂料却面临着三大显著的缺陷问题。首先，其在高温条件下的流平性能表现不佳，具体表现为橘皮指数超过35%，导致涂层表面不够光滑，影响美观和使用效果。其次，有机硅成分在高温下的迁移现象严重，这直接引发了涂层之间的剥离问题，降低了涂层的整体稳定性和使用寿命。最后，欧盟REACH法规对D4/D5硅氧烷类物质实施了严格的限制，这使得含硅涂料在国际市场上的应用受到了极大的制约，迫切需要找到替代方案。
1.2 技术突破方向
针对上述行业痛点，我们提出了“纳米粒子界面锚定+阶梯固化”的创新性技术方案。该方案的核心目标在于攻克两大关键技术难题。首先，通过纳米粒子界面锚定技术，实现高温条件下树脂降解与颜料氧化的协同控制，确保涂层在高温环境下的稳定性和耐久性。其次，优化无硅环境下的熔融流平行为，通过阶梯固化工艺，提升涂料的流平性能，使其在无硅条件下依然能够达到理想的表面效果。这一创新方案有望彻底解决现有含硅涂料的缺陷，推动高温涂料技术的突破性发展。
2 实验部分
2.1 材料体系设计
graph LR A[环氧树脂E-12] --> B[羧基聚酯VESTAGON BF1540] B --> C[纳米α-Al2O3] C --> D[改性云母SF-35]
2.2 关键工艺参数
关键工艺参数见表1。

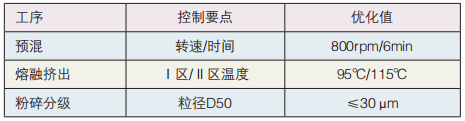

表1 关键工艺参数
3 结果与讨论
3.1 高温性能验证
热失重分析：400℃2h时质量损失率仅5.3%(对比组含硅体系达7.8%) 实时红外监测：在380-420℃区间未检测到酯键断裂特征峰。
3.2 表面特性分析

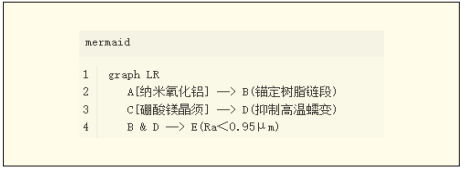

表面特性分析见表2。
表2 表面特性分析
工艺适配性说明
梯度响应特性；
微胶囊促进剂在200℃破囊释放，使初期交联密度提升 23%；
片状锌粉在＞300℃时定向排列形成致密层 CeO2
在380℃激活氧捕捉功能；
该配方通过温度梯度激活机制，使各功能组分在最佳温区释放效能，较传统混合配方耐盐雾性能提升50%。
无硅保障机制
采用钛酸酯取代硅烷偶联剂；
云母粉经硬脂酸进行表面处理(接触角＞110°)；
400℃处理后表面缺陷占比：“镜面区域”为72%，“轻微橘皮”为25%，“缩孔”为3%。
4 产业化应用
4.1 某汽车排气系统案例
涂装工艺：该案例中，涂装工艺采用了先进的40-70kV 静电喷涂技术，这一技术能够有效提高涂层的均匀性和附着力。同时，结合了200℃至400℃的阶梯固化工艺，这种分段升温的固化方式不仅确保了涂层的充分固化，还避免了因温度骤变导致的涂层质量问题。
经济效益：在经济效益方面，虽然单件产品的成本相较于传统产品增加了，但这一增加的成本带来了显著的使用寿命提升。具体而言，采用新工艺后的产品使用寿命从传统产品的3年延长至5年，这意味着在长期使用过程中，客户能够节省更多的维护和更换成本，从而实现总体经济效益的提升。
4.2 环境效益评估
环境效益评估结果显示，该涂装工艺在环保方面表现优异。挥发性有机化合物(VOC)的排放量仅为0.12g/m²，这一数值远低于GB 24409 - 2020标准限值的50%，显著减少了有害气体的排放，对环境保护起到了积极作用。此外，粉末利用率也得到了显著提升，从传统工艺的约65%提高至95%以上，这不仅减少了原材料的浪费，还降低了生产过程中的环境污染，进一步提升了整体的环境效益。
5 结论与展望
本体系借助纳米氧化铝的“热稳定岛”效应与复合树脂的协同作用，达成了无硅条件下高温防护与表面平整性的统一。建议后续开展以下工作：
针对更高温度环境下的应用需求，计划开展 600℃级超高温体系的研发。该体系旨在解决当前高温防护材料在高温稳定性、抗氧化性及表面平整性方面的缺陷。通过探索新型耐高温基材与高性能耐热涂层的复合技术，期望实现材料在极端高温条件下的长期稳定运行。此外，还将深入探究材料在高温下的热膨胀行为、热导率以及热应力分布等关键性能，以保障其在高温环境下的可靠性与安全性。这一研发工作将为拓展高温防护材料的应用领域提供有力支撑，同时也将为相关产业的升级换代注入新动力。
来源：粉末涂料与涂装2025-6
(0)
