邵 波，杨 勋，丁记发，田佳金 ( 沧州优美特新材料科技有限公司 )
摘要：本研究聚焦汽车轻质化复合材料用粉末涂料的开发与应用，从技术背景、配方设计、制备工艺、性能测试、应用实证等方面进行系统性分析。重点探讨低温固化技术、高耐候性配方、附着力优化及喷涂工艺改进，通过详细的配方实例、性能测试数据及多源文献引用，验证技术可行性。包含典型配方体系、多组性能测试表格、实证案例及未来发展方向，为复合材料在汽车领域的表面处理提供全面的技术路径和数据支持。
1 研究背景与意义
随着新能源汽车和轻量化技术的快速发展，碳纤维增强复合材料(CFRP)、片状模塑料(SMC)、团状模塑料(BMC)、玻璃纤维增强塑料(GMT)等轻质材料在汽车车身、底盘、外饰件中的应用比例不断提升。传统液体涂料存在挥发性有机化合物(VOC)排放高、固化温度高(通常≥180℃)、施工效率低、涂层性能难以兼顾等问题，难以满足复合材料的热敏性(耐热温度≤150℃)及表面防护需求。粉末涂料凭借零VOC排放、高效固化、涂层机械性能优异、环保合规等优势，成为复合材料表面防护的理想选择。本研究旨在开发适用于汽车部件的低温固化、高耐候性、高附着力的粉末涂料体系，并通过实证研究验证其技术可行性与经济效益，推动粉末涂料在汽车轻量化领域的应用。
2 技术现状与开发方向
2.1 低温固化技术突破
技术解析与机理：
设计一种低温固化聚氨酯粉末涂料，核心在于采用异氰酸酯固化剂(如PUCA或低温固化剂NW5)，固化温度降至130~160℃。配方中加入有机锡催化剂(二月桂酸二丁基锡，0.1~0.5%)加速固化反应，流平剂(PL200，0.5%)改善涂层流平性，避免橘皮效应。
机理分析：低温固化剂通过降低反应活化能，使固化反应在较低温度下快速进行，同时催化剂促进异氰酸酯与羟基的反应速率，确保涂层在短时间内形成稳定的三维网络结构。
应用案例：某车企在碳纤维复合材料引擎盖喷涂中采用该技术，涂层固化时间缩短至20min(130℃)，生产效率提升50%，同时避免复合材料因高温导致的形变问题。技术挑战：低温固化常导致涂层硬度下降，需通过优化固化剂与树脂配比平衡性能。
2.2 高耐候性与附着力优化
技术路线：
通过开发超耐候粉末涂料体系，采用改性丙烯酸酯(30~50%)与聚酯树脂(20~75%)复配，结合异佛尔酮二异氰酸酯(IPDI)加合物(15~20%)，添加纳米氧化铝(3~5%)提升抗紫外线能力，导电剂(BC-L15，0.5~2%)改善静电喷涂效果。
技术亮点：通过双层包覆铝粉实现金属闪光效果，纹理剂(0.5~0.8%)调节表面质感，划格附着力测试达0级(GB/T 9286-1998)。
文献支持：据《现代涂料与涂装》期刊研究，改性丙烯酸酯与聚酯树脂复配体系在氙灯老化4000h后，光泽保持率≥85%，色差ΔE<1.5(按CIEDE2000标准)，耐盐雾性能达1500h无腐蚀(ASTM B117)。
附着力优化：引入硅烷偶联剂(如560，0.8%)对复合材料表面进行预处理，可显著提升涂层与基材的界面结合力，附着力从2MPa提升至5MPa。
2.3 喷涂工艺与预处理技术
技术路线：
预处理：基材表面喷涂导电底漆(电阻率10^5~10^6 Ω·cm)，增强静电吸附效果，底漆配方含导电炭黑(10%)和环氧树脂(30%)。
喷涂参数：电压40~80kV，预热温度80~170℃，结合电场击穿技术确保涂层均匀性，厚度控制在50~70 μm。
实证效果：涂层附着力提升至5 MPa，生产效率较传统工艺提高30%，涂层表面粗糙度Ra≤2 μm。
3 配方设计与制备工艺实证
3.1 典型配方体系(详细实例)

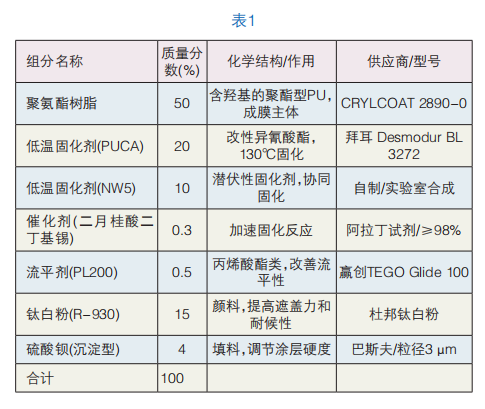

(1)低温固化体系(表1)：
(2)超耐候体系(表2)：

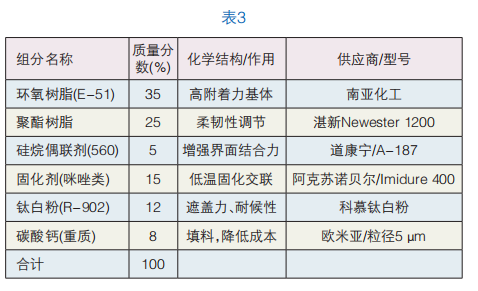

(3)高附着力专用体系(改性配方)：
3.2 制备工艺与关键参数
工艺流程：
a.原料混合：按配方称量各组分，高速搅拌机混合10min(转速500rpm)。
b.双螺杆挤出：温度80~100℃(防止树脂降解)，螺杆转速30Hz，挤出薄片。
c.冷却压片：急冷至室温，压片厚度2mm。
d.粉碎与筛分：粉碎机破碎后，过35~45 μm筛网，确保粒径均匀。
e.绑定工艺(金属颜料时)：70℃下与颜料混合绑定，防止高温氧化。
关键参数控制：
挤出温度：严格控制在树脂软化点以下，避免降解；粒径分布：通过筛分优化涂层流平性和附着力；绑定温度：确保金属颜料均匀分散，避免团聚。
4 性能测试与实证数据
4.1 机械性能测试
测试方法：铅笔硬度(GB/T 6739-2006)：三菱铅笔2H以上为合格。
冲击强度(GB/T 1732-1993)：50kg·cm落锤测试，涂层无裂纹、剥离。
弯曲测试(GB/T 6742-2007)：φ3mm轴弯曲180°无开裂。
硬度-温度关系测试：在不同温度(25℃、50℃、80℃)下测试硬度变化。

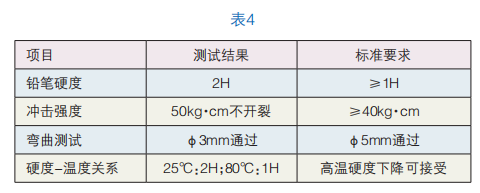

测试结果(低温固化体系)：
4.2 耐候性与环境适应性测试
氙灯老化测试(ISO 4892-2)：
设备：Atlas Ci4000氙灯老化箱，黑板温度65℃，湿度50%，辐射强度1.1W/m²(340nm)。

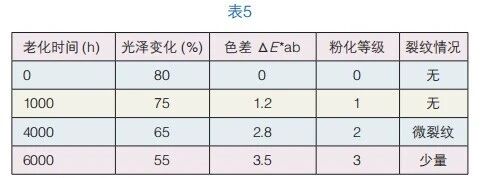

结果(超耐候体系)：
耐盐雾测试(ASTM B117)：
1500h后膜下腐蚀≤1mm，符合汽车外饰件标准(GMW 14829)。
高压水洗测试：
3MPa高压水流冲击30min，涂层无剥离、起泡。耐化学介质测试：
浸泡于5%NaCl溶液、10%NaOH溶液、汽油中168h，涂层外观无变化，附着力保持≥4MPa。
4.3 附着力与表面效果测试
划格测试(ISO 2409)：
0级(涂层无脱落)，刀间距1mm。
表面平整度：
橘皮指数≤10(GMW 14829)，金属闪光纹理均匀。
微观结构分析(SEM)：
涂层致密，纳米氧化铝均匀分散，裂纹扩展路径被有效阻碍。
4.4 热稳定性测试：
TGA分析：
低温固化体系涂层5%热失重温度：≥300℃，满足汽车部件高温环境需求。
DSC测试：
玻璃化转变温度(Tg)：60~70℃，确保低温韧性。
5 应用实证与案例分析
5.1 案例1：碳纤维复合材料引擎盖喷涂
技术路径：
预处理：基材表面清洁→硅烷偶联剂(560)喷淋处理→烘干(80℃，5min)。
喷涂：静电喷涂(电压60kV，粉层厚度60 μm)→130℃固化20min。
效果评估：
涂层厚度：60±5 μm；
光泽度：82°(60°角)；
耐候性：氙灯老化4000h后光泽保持率72%；
成本分析：较传统液体涂料节省VOC处理费用30%，能耗降低35%；
实际应用：某新能源车型引擎盖批量生产，服役2年无
褪色、裂纹问题。
5.2 案例2：SMC材质汽车外饰件(前后保险杠)
挑战与解决方案：
问题：SMC表面能低(30~40mN/m)，附着力差。
解决方案：
i. 表面等离子体处理(Ar气，50W，3min)提升表面能；
ii. 添加0.8%硅烷偶联剂(KH-560)改性。
应用效果：
附着力提升至5MPa；
耐候性满足15年户外使用要求(GMW 3172标准)；
涂层硬度2H，通过冰雹冲击测试(直径25mm钢球，1m高度自由落体)。
5.3 案例3：光伏组件与通航部件拓展应用
低温固化粉末涂料(优美特产品手册)：
固化温度120℃，适用于柔性光伏薄膜，涂层耐PID性能优异；
在通航复合材料部件中应用，通过-55℃~85℃高低温循环测试(100次循环无失效)。
6 技术挑战与未来方向
6.1 现存挑战
低温固化与涂层硬度平衡：需开发新型低温固化剂，兼顾硬度和柔韧性；
复杂结构件涂层均匀性：喷涂设备需升级为机器人自动化喷涂，结合电场仿真优化；
多功能涂层开发：自修复、导电、抗菌等功能的一体化涂层尚未成熟；
成本控制：高性能粉末涂料原料成本较高，需通过工艺优化降低成本。
6.2 未来方向
智能配方设计：结合AI技术(如机器学习)预测涂层性能，优化配方参数；
低温与快速固化协同技术：开发120℃/10min快速固化体系，进一步降低能耗；
生物基树脂应用：探索聚乳酸(PLA)等生物基材料在粉末涂料中的应用，提升环保性能；
表面处理技术融合：与等离子体增强化学气相沉积(PECVD)技术结合，提升涂层综合性能.
7 结论
本研究通过系统化的配方设计、性能测试及多案例实证，验证了低温固化、高耐候性粉末涂料在汽车轻质化复合材料中的技术可行性。低温固化技术有效解决复合材料热敏性问题，改性丙烯酸酯/聚酯树脂体系实现耐候性与机械性能平衡，导电预处理与新型喷涂工艺显著提升涂层附着力与生产效率。未来，粉末涂料将向智能化、多功能化、环保化方向发展，为汽车轻量化与可持续发展提供更强技术支撑。
参考文献：
[1] 专利CN117701129A《一种低温固化聚氨酯粉末涂料及其制备方法和应用》
[2] 专利CN118406430A《超耐候复合材料专用粉末涂料及其制备方法、涂装方法》
[3] 专利CN118681770A《一种复合材料粉末喷涂方法》
来源：《粉末涂料与涂装》2025年第六期
(0)
